| Modelo | Unid. Med. |

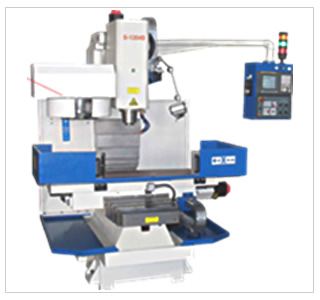

S-1354B |
S-1654 |
S-2063 |
S-2473 |
||
| Mesa | |||||||
| Dimensões da Mesa | mm×mm |
1370×330 |
1370×406 |
1600×510 |
1854×610 |
||
| Peso Máximo sobre a Mesa | kgs |
400 |
800 |
1200 |
1500 |
||
| Ranhaduras (Largura × Quatidade) | L×Q |
16×3 |
16×5 |
18×5 |
18×5 |
||
| Cursos | |||||||
| Curso Longitudinal | mm |
800 |
1000 |
1200 |
1500 |
||
| Curso Transversal | mm |
450 |
480 |
700 |
700 |
||
| Curso Vertical | mm |
480 |
600 |
600 |
700 |
||
| Avanço Rápido | m/min |
8 |
8 |
10 |
10 |
||
| Eixo Árvore | |||||||
| Rotação | rpm |
8000 |
|||||
| Cone de Fixação | ISO |
BT-40 |
|||||
| Motor do Eixo Árvore | HP/KW |
7.5HP/5.5KW |
10HP/7.5KW |
10HP/7.5KW |
10HP/7.5KW |
||
| Potência dos Servos Motores | KW |
X/Y:1, Z:1.5 |
1,5 |
2 |
2 |
||
| Distância do centro do Eixo / Coluna | mm |
450 |
520 |
640 |
695 |
||
| Precisão dos 3 Eixos | |||||||
| Precisão do posicionamento | mm |
±0.015mm |
±0.015mm |
±0.015mm |
±0.015mm |
||
| Repetibilidade | mm |
±0.008mm |
±0.008mm |
±0.008mm |
±0.008mm |
||
| Máquina | |||||||
| Peso com Meia Carenagem | kgs |
2600 |
3800 |
5000 |
6000 |
||
| Área Recomendada para Instalação | cm |
225×228×245 |
250×228×265 |
290×295×280 |
290×315×290 |
||
| Peso com Carenagem | kgs |
3400 |
4720 |
6400 |
7900 |
||
| Área Recomendada para Instalação | cm |
295×228×245 |
320×228×265 |
450×275×280 |
|||
| Comando | FANUC-Oi-MATE |
||||||
Acessórios Standard
- Luminária
- Meia carenagem
- Bicos de Lavagem
- Caixa de Ferramenta
- Cabo de Alimentação
- Jogo de Base Niveladora
- Cabo de Comunicação RS-232
- Sistema de Lubrificação Automático
- Sistema de Climatização do Armário Elétrico
